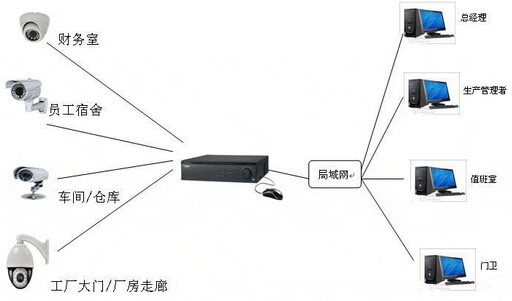

小型工廠視頻監控系統主要是由攝像部分、傳輸部分、顯示和記錄部分、遠程控制管理以及電視墻顯示部分組成。
攝像部分
攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在工廠的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，工廠廠區面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清楚。
本套網絡視頻監控系統是由本地視頻監控系統和網絡組成，共設計安裝8個視頻監控點，其中：工廠倉庫分別為2個，工廠門口1個，車間2個，員工宿舍1個，廠房走道1個，財務室1個。擬定在工廠的大門口安裝紅外恒速球機，主要用于監看白天或晚上大門口進出的車輛情況;在車間分別安裝30米高清紅外半球攝像機，配置8mm定焦鏡頭，視角更大，日夜監看財務辦公室情況，防止被盜丟失;在倉庫中安裝30米高清紅外攝像機，監看倉庫的存放情況以及相關人員出庫入庫情況，在車間的合適位置安裝高清紅外恒速球攝像機，用于監看車間生產的具體情況。
在辦公樓周邊安裝2個監控點，選用50米紅外高清夜視攝像機與紅外高清夜視球機，分別安裝在工廠東北角，員工宿舍樓西北角，用于監控工廠走道與員工宿舍樓的情況。
總之，攝像機就像整個系統的眼睛一樣，把它監視的內容變?yōu)閳D像信號，傳送給監控中心的監視器上。
傳輸部分
傳輸部分就是系統圖像信號的傳輸通道。目前電視監控系統多半采用視頻基帶(同軸電纜)傳輸方式。如果在攝像機距離控制中心較遠的情況下，也有采用雙絞傳輸或光纖傳輸方式。
本套系統為工廠的監控項目，由于設置1個獨立的監控室，因此前端攝像機一般距離監控室比較近，采用同軸電纜傳輸，可以滿足客戶的圖像質量需求，為保證各個前端攝像機供電正常，從監控室供220V電源，在各個前端放置一只12V2A的電源供電，球機為AC24V2A的電源供電。前端各個球型云臺攝像機通過485總線控制，采用RVVP2*1.0的控制線纜。
顯示記錄部分
此方案設計采用數字網絡硬盤錄像機和顯示器來完成所有攝像機信號的顯示，并通過硬盤進行錄像，根據對錄像資料保存時間的需求配備相應容量的硬盤。同時它還支持視頻的網絡遠傳，方便相關領導通過網絡隨時隨地訪問本地的網絡硬盤。
