校園監控系統與報警系統、燈光的聯動功能
當報警系統在設防后，整個系統的探測器處于正常工作狀態。當探測器探測到有異常情況時，將一報警信號傳送到報警主機，為了防止誤報，由接受到信號到報警中間的延時可以編程設定，在超過規定的時間后若還繼續有報警信號，則認為不是誤報。確認報警后，報警主機一方面通過聲光一體警號報警，通知值班室值班人員，一方面通過繼電器模塊打開現場燈光，將報警信號輸出到監控系統的串口模塊，監控矩陣接收到報警信號時(通過預先編程設置，一路報警信號對應一路攝像機)，監視器畫面立即調出預先繪制的電子地圖，從正常的多畫面瀏覽器跳到相對應的一個攝像機的圖像，如果是球機，可以立即切換到預設位;同時，通過控制矩陣的報警輸出，給硬盤錄像機一個信號，硬盤錄像機開始對相對應的視頻信號開始錄像，作為以后的證據。以上動作都是以電流速度傳播，可以從確定報警開始，到所有的響應動作完成基本沒有間隔，做到及時響應。消除報警后，報警主機自動切斷繼電器輸出，現場燈光關閉，系統恢復到正常工作狀態。當報警探測器房間內沒有攝像機時，可以通過設置，將聯動的攝像機設置為距離探測器最近的攝像機，從而達到整個報警系統和監控系統的聯動。

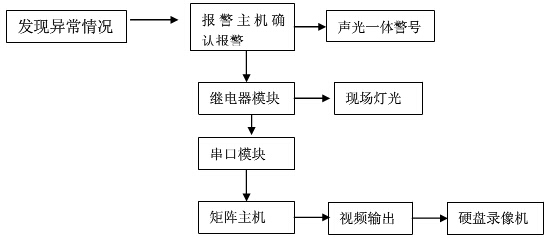

聯動示意圖如下:
