什么樣的網線好，網線布線細節決定成敗
網線，電腦網絡組成的最不起眼的部分，最容易被忽視的部件。在組建網絡時，人們大多會重視如交換機、路由器、網卡等設備，但對于網線，一般不會太多的去挑剔。但隨著網絡規模的擴大，對網線需求的增加，網線的重要性越來越明顯。下面一起來了解下網線基本知識。
Part1：了解網線小常識-網線的種類

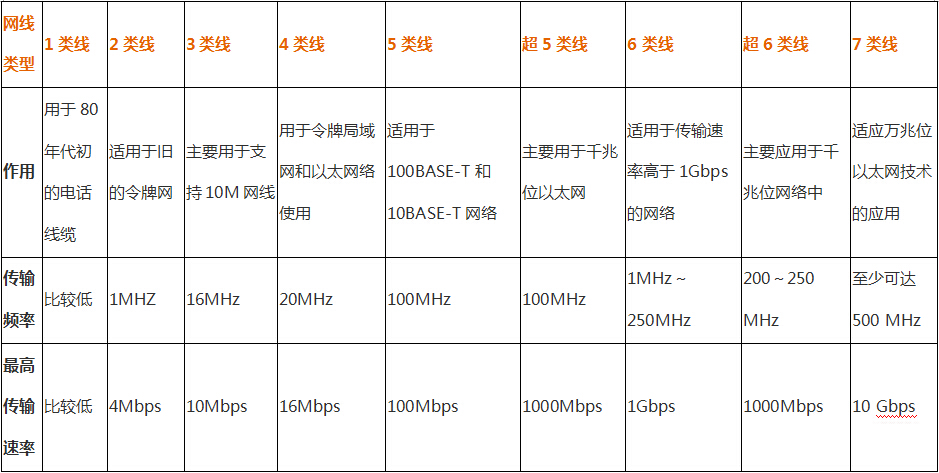

雙絞線常見的有3類線，5類線和超5類線、6類線，以及最新的7類線。前者線徑細而后者線徑粗，型號如下：
二類線：傳輸頻率為1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網。一類線：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不同于數據傳輸。
三類線：在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸主要用于10BASE--T。
四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。5）
五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。
超五類線：超5類具有衰減小，串擾少，并且具有更高的衰減與串擾的比值（ACR)和信噪比（StructuralReturn Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網（1000Mbps）。
六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m。
超六類線：超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆位網絡中。在傳輸頻率方面與六類線一樣，也是200～250 MHz，最大傳輸速度也可達到1 000 Mbps，只是在串擾、衰減和信噪比等方面有較大改善。
七類線：該線是ISO 7類/F級標準中最新的一種雙絞線，它主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，所以它的傳輸頻率至少可達500 MHz，是六類線和超六類線的2倍以上，傳輸速率可達10 Gbps。雙絞線可分為非屏蔽雙絞線（UTP=UNSHIELDED TWISTED PAIR）和屏蔽雙絞線（STP=SHIELDED TWISTEDPAIR）。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。非屏蔽雙絞線電纜具有以下優點：無屏蔽外套，直徑小，節省所占用的空間；重量輕，易彎曲，易安裝；將近端串擾減至最小或加以消除；具有阻燃性；具有獨立性和靈活性，適用于結構化綜合布線。
超五類和六類網線區別
在局域網中常見的網線主要有雙絞線、同軸電纜、光纜三種。 雙絞線，是由許多對線組成的數據傳輸線。它的特點就是價格便宜，所以被廣泛應用，如我們常見的電話線等。它是用來和RJ45水晶頭相連的。它又有STP和UTP兩種，我們常用的是UTP。
Part2：掌握網絡選購方法 確保上網質量
網線材質哪種好？

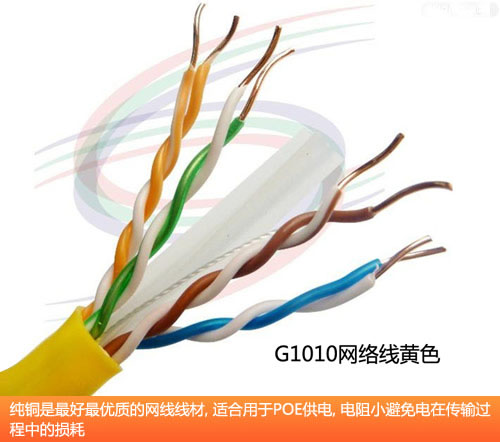

1、純銅
此類網線為最好的網線，同等情況下銅的電阻第二小，所以可以做優質的線材。并且適合用于POE供電，電阻小可以避免電在傳輸過程中的損耗。

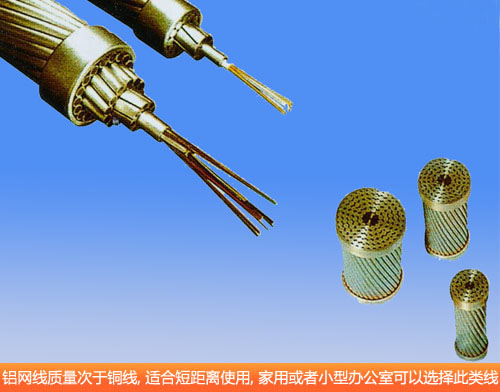

2、鋁線
此類網線質量次于銅線，但短距離使用也沒用很大的問題，所以家用或者小型辦公室的終端-----交換機的線路可以選擇此類線。此類線僅適合短距離POE供電，因為電阻比銅線大。
3、銅包鋁線
此類網線在鋁線外面電鍍了一層銅，因為趨膚效應，對鋁線的導電能力有一定提升。但是此類線同樣僅適合短距離POE供電，同樣因為電阻較大。

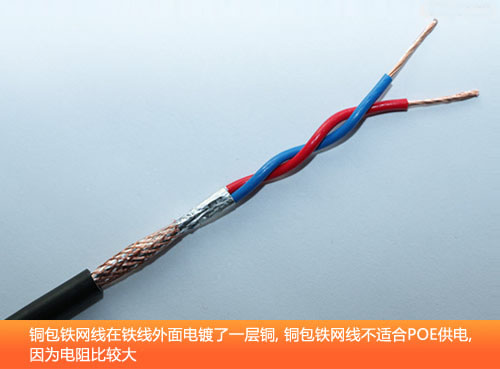

4、銅包鐵線
此類網線在鐵線外面電鍍了一層銅，因為趨膚效應，對鐵線的導電能力有一定提升。但是此類線不適合POE供電，因為電阻較大。

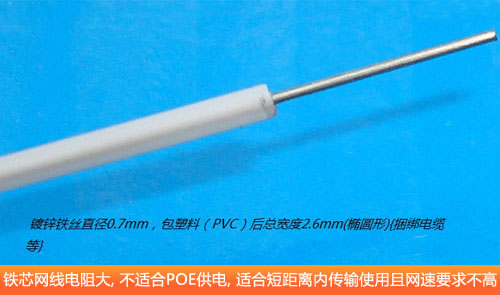

5、鐵芯線
此類網線電阻較大，僅適合短距離內傳輸且對網速要求不高的情況下使用。此類線不適合POE供電，同樣因為電阻較大。

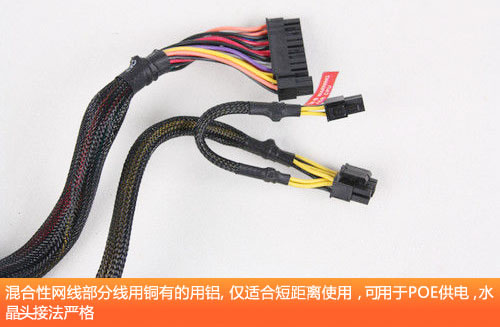

6、混合性線材
此類網線里面部分線使用銅部分線使用鋁，僅適合短距離使用，可用于POE供電，但是制作水晶頭的時候必須嚴格按照線序制作，否則銅線不能被用于供電，將增大電阻，影響供電效果。
網線哪種好 網線選購方法
1、從網線標識上辨別

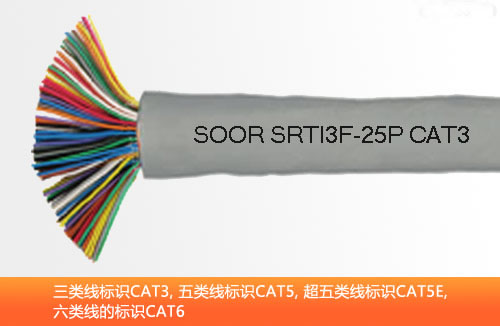

三類線的標識是“CAT3”，帶寬10M，適用于十兆網基本已淘汰；五類線的標識是“CAT5”，帶寬100M，適用于百兆以下的網；超五類線的標識是“CAT5E”，帶寬155M，是主流產品；六類線的標識是“CAT6”，帶寬250M，用于架設千兆網，是未來發展的趨勢。其次通過看這個途徑我們可以判別大多數假5類/ 超5類線。真正的5類線在線的塑料包皮上印刷的字符非常清晰、圓滑，基本上沒有鋸齒狀。假貨的字跡印刷質量較差，有的字體不清晰，有的呈嚴重鋸齒狀。正品5類線所標注的是“cat5”字樣，超5類所標注的是“ 5e”字樣，而假貨通常所標注的字母全為大寫“如CAT5”、“5E”字樣。
2、用手感覺
如果通過“看”的方法仍不能判別的話，可以進一步通過“摸”的方法來感覺真假5類/超 5類線在材料上的差別。真5類/超5類線質地比較軟，這主要是為了適應不同的網絡環境需求，雙絞線電纜中一般使用銅線做導線芯，比較軟（因為有些網絡環境可能需要網線進行小角度彎折，如果線材較硬就很容易造成斷路。）；而一些不法廠商在生產時為了降低成本，在銅中添加了其他的金屬元素，做出來的導線比較硬，不易彎曲，使用中容易產生斷線。

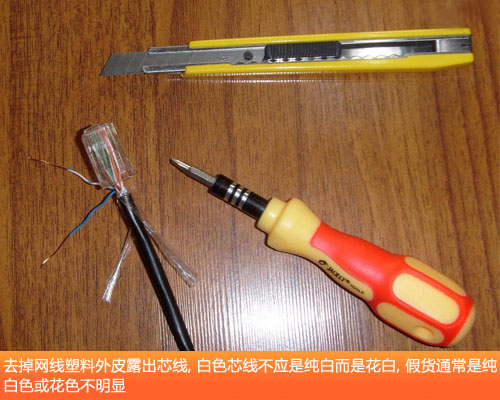

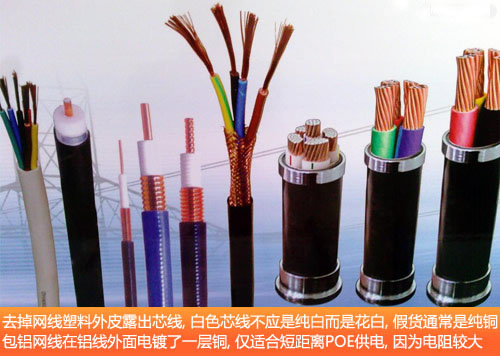

3、用刀割
這一步只需用剪刀去掉一小截線外面的塑料包皮，使露出4對芯線。在這里我們還是通過 “看”的方法來進一步判別，真5類/超5類線4對芯線中白色的那條不應是純白的，而是帶有與之成對的那條芯線顏色的花白，這主要是為了方便用戶在制作水晶頭時區別線對。而假貨通常是純白色的或者花色不明顯。還有一點就是4對芯線的繞線密度，真5類/超5類線繞線密度適中，方向是逆時針。假線通常密度很小，方向也可能會是順時針（比較少），這主要是因為在制作方面比較容易，這樣生產成本也就小了。

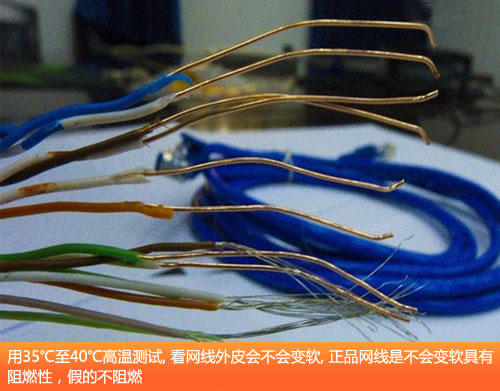

4、用火燒
你可以將雙絞線放在高溫環境中測試一下，看看在35℃至40℃時，網線外面的膠皮會不會變軟，正品網線是不會變軟的，假的就不一定了；還有真的網線外面的膠具有阻燃性，而假的有些則不具有阻燃性，不符合安全標準，購買時不妨試試。
Part3：交換機和貓的區別 交換機和路由器的區別
交換機和貓的區別

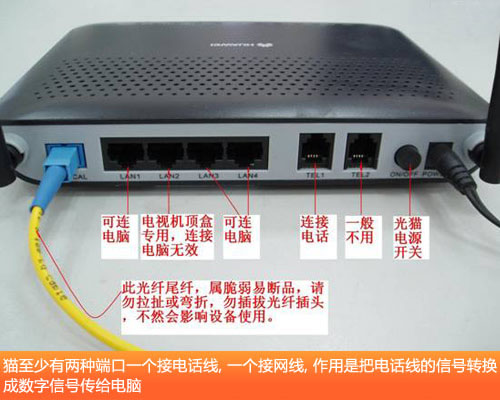

貓至少有兩種端口：一個接電話線，一個接網線，貓英文名叫 modem，中文叫：調制解調器。貓的作用是把電話線的信號轉換成數字信號，傳給電腦，然后把電腦的數字信號轉換成電話信號傳送出去，從而實現電腦通過它和電話線上網。

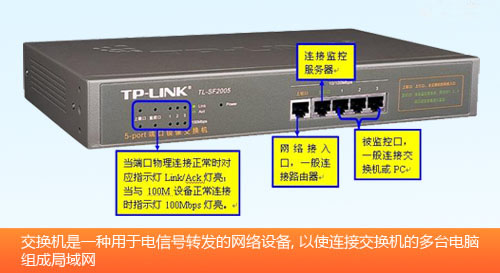

交換機：是一種網絡設備?？梢允惯B接交換機的多臺電腦組成局域網，如果還有代理服務器的話還可以實現同時上網功能。交換機沒有路由器的自動識別數據包發送和到達地址的功能，但是交換機比HUB有更高的傳輸速度，因為交換機能同時給連接它的所有電腦傳送數據包，所有電腦是共享交換機的帶寬速率。即100M的帶寬，不管連接多少臺電腦，理論上每臺電腦的帶寬都達到100M。
交換機和路由器的區別

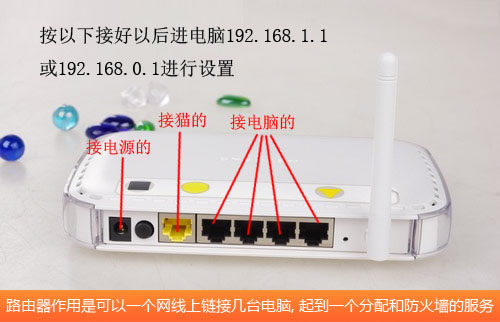

交換機是一根網線上網，但是大家上網是分別撥號，各自使用自己的寬帶，大家上網沒有影響。而路由器比交換機多了一個虛擬撥號功能，通過同一臺路由器上網的電腦是共用一個寬帶賬號，大家上網要相互影響。
交換機工作在中繼層，交換機根據MAC地址尋址。路由器工作在網絡層，根據IP地址尋址，路由器可以處理TCP/IP協議，而交換機不可以。交換機可以使連接它的多臺電腦組成局域網，如果還有代理服務器的話還可以實現同時上網功能而且局域網所有電腦是共享它的帶寬速率的，但是交換機沒有路由器的自動識別數據包發送和到達地址的功能。路由器可以自動識別數據包發送和到達的地址，路由器相當于馬路上的警察，負責交通疏導和指路的。
舉幾個例子,路由器是小郵局，就一個地址(IP)，負責一個地方的收發(個人電腦，某個服務器，所以你家上網要這個東西)，交換機是省里的大郵政中心，負責由一個地址給各個小地方的聯系。簡單的說路由器專管入網，交換機只管配送，路由路由就是給你找路讓你上網的，交換機只負責開門，交換機上面要沒有路由你是上不了網的。路由器提供了防火墻的服務。路由器僅僅轉發特定地址的數據包，不傳送不支持路由協議的數據包傳送和未知目標網絡數據包的傳送，從而可以防止廣播風暴。
Part4：網線怎么接 網線接法圖解
家庭網絡與辦公網絡區別
家庭中大多使用雙絞線(即一般的網線)，一般分為T568A和T568B兩種線序，信息模塊端接入方式分T568A模塊和T568B模塊兩種方式，兩種端接方式所對應的接線順序如下：T586A模式①白綠②綠③白橙④藍⑤白藍⑥橙⑦白棕⑧棕；T586B模式①白橙②橙③白綠④藍⑤白藍⑥綠⑦白棕⑧棕。目前市場上現有的網線大概有這么幾類：五類線、四類線、超五類線和六類線。線的種類、性能、質量、速度各不相同，最熱賣的是五類線價格便宜，實用。用戶可以根據自身的需要進行篩選，選擇最適合自己的類型。有的線型還具有屏蔽功能，可以接地線，主要是水晶頭不同，適合于大型企業單位集體使用。 辦公室的網線使用，主要講究實用和藝術性，如果沒有網絡端口的，走線盡量走天花板，采用綜合布線方式，在墻內的要用套管，防止線的受損，墻外的要使用線槽，防止受空氣潮濕或爆皮。
家庭網線布線建議
在進行網絡布線前，首先應該了解自己的居室環境及各房間的用途，什么地方可以開槽埋線，什么地方不可以？同時要了解家庭的網絡需求，什么地方要上網？什么地方要看電視？自己心里要有數。根據自己的設想來畫出設計草圖，然后根據房間的電源配電箱、有線電視進線口和電話線、網線入戶口的位置，確定配電箱及分線器的位置。一般配電箱不要輕易移動；電話線及網絡線的配線箱應選一個既不影響美觀又方便操作的地方，考慮到要放路由器和交換機，所以應設計一個較大的配線箱；有線電視則在進線口設計一個能擺放兩只電視分配器的盒子。 建議大家采用的是并聯布線方式，并且電話線和網線分別采用4芯和8芯（五類線）線，為了方便，電話線和網絡線穿在同一根PVC管內（理論上電話線和網絡線應分開布線，間距10cm以避免相互干擾），考慮到家庭電話和網絡同時使用的時間很短，不會造成大的干擾。假如有多臺電腦要同時上網時，只要在總配線處加一個寬帶路由器或交換機即可。
辦公室網絡布線建議
1、綜合性：辦公室布線需要滿足各種不同模擬或數字信號的傳輸需求，將所有的語言、數據、圖象、監控設備的布線組合在一套標準的布線系統上， 設備與信息出口之間只需一根標準的連接線通過標準的接口把它們接通即可。
2、可靠性：辦公室布線系統使用的產品必須要通過國際組織認證，布線系統的設計、安裝、測試以ANSI EIA/TIA 568A及GB/T50311-200為布線標準、遵循國內的布線規范和測試規范。
3、靈活性：每個辦公地點到底使用多少個信息點，辦公室布線不僅滿足用戶當前需求，也要符合用戶對未來信息系統統的期望；而且數據、語音雙絞線布線應具有可換性，構成一套完整的布線系統。
4、合理性：辦公室強弱電的布線走向要合理搭配，互不干擾，而且要外形美觀；用戶同時使用計算機的電源、電話、網線要方便操作、便于以后的運行維護。
5、有線和無線的互補性：根據大樓的具體建筑環境和辦公要求，長期還是臨時使用網絡等情況下，決定采用有線的布線還是無線；一般來說，是將有線和無線結合起來，發揮各自的特長，來達到我們上網辦公的目的。

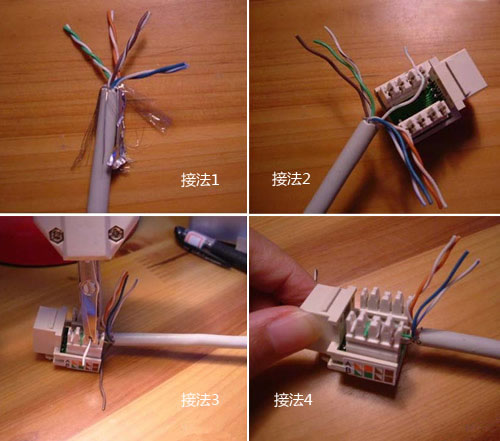

網線插座接法
用剝線工具或壓線鉗的刀具在離線頭10厘米長左右將雙絞線的外包皮剝去，露出四對雙絞線。開始打線，先不要拆開各線對，在將相應線對預先壓入打線柱時才拆開。按照信息模塊上所指示的色標選擇我們偏好的線序模式(在一個布線系統中最好只統一采用一種線序模式，否則接亂了，網絡不通則很難查)。將全部的線都壓進各槽位后，用工具壓住模塊和線，用力壓下去，將線卡在模塊里面，并把多余的先頭剪掉。就是將打好線的信息模塊裝到86盒面板上，這樣墻壁網線插座就安裝好了。
Part5：網線和電話線的區別 網線和電話線共用
一、作用不同
1.電話線通過ADSL，將電腦的數字信號調制成模擬線號通過電話線傳播，到對端就是電信那邊以后，再把模擬信號解調成數字信號。網線上網則少了調制解調這一步。
2.帶寬問題。電話線受物理帶寬影響，一般帶寬不會太高（最大寬帶值為8M），網線物理帶寬比較高（好的網線可以達到1000M甚至更多）
二、接口不同
1、為什么用貓連接的都是電話接口，而網線接口連上去都沒什么反應的，這是因為從電話線過來的信號，要經過貓的轉換和處理才能轉發給網絡設備，比如轉發給電腦,路由器,集線器和交換機等。如果直接接上去的話那么就是無法識別的模擬信號，相當于無信號。換言之，貓在中間起到的作用，就是信號的轉換和簡單的處理，具體說就是將電話線過來的模擬信號轉換成數字信號交給網絡設備，將網絡設備發送的數字信號轉換為模擬信號通過電話線發出去。
網線和電話線共用好嗎？
選擇網線和電話線共用一根網線的方法在中小企業尤其是小型企業的網絡系統中常見。一些網絡管理者出于為企業節約綜合布線的資金的考慮，在電話和網絡方面做了中和，選擇網線和電話線共用一根網線的方法作為現行狀況的解決方案。為避免后期管理以及維護及排除故障考慮，不建議電話和網絡公用一根網線。
Part6：網絡常見故障分析及處理
1．線路故障：線路故障最常見的情況就是線路不通，診斷這種故障可用ping檢查線路遠端的路由器端口是否還能響應，或檢測該線路上的流量是否還存在。一旦發現遠端路由器端口不通，或該線路沒有流量，則該線路可能出現了故障。這時有幾種處理方法。首先是ping線路兩端路由器端口，檢查兩端的端口是否關閉了。如果其中一端端口沒有響應則可能是路由器端口故障。如果是近端端口關閉，則可檢查端口插頭是否松動，路由器端口是否處于down的狀態；如果是遠端端口關閉，則要通知線路對方進行檢查。進行這些故障處理之后，線路往往就通暢了。如果線路仍然不通，一種可能就得線路本身的問題，看是否線路中間被切斷；另一種可能就是路由器配置出錯，比如路由循環了。就是遠端端口路由又指向了線路的近端，這樣線路遠端連接的網絡用戶就不通了，這種故障可以用traceroute來診斷。解決路由循環的方法就是重新配置路由器端口的靜態路由或動態路由。
2．路由器故障：事實上，線路故障中很多情況都涉及到路由器，因此也可以把一些線路故障歸結為路由器故障。但線路涉及到兩端的路由器，因此在考慮線路故障是要涉及到多個路由器。有些路由器故障僅僅涉及到它本身，這些故障比較典型的就是路由器CPU溫度過高、CPU利用率過高和路由器內存余量太小。其中最危險的是路由器CPU溫度過高，因為這可能導致路由器燒毀。而路由器CPU利用率過高和路由器內存余量太小都將直接影響到網絡服務的質量，比如路由器上丟包率就會隨內存余量的下降而上升。檢測這種類型的故障，需要利用MIB變量瀏覽器這種工具，從路由器MIB變量中讀出有關的數據，通常情況下網絡管理系統有專門的管理進程不斷地檢測路由器的關鍵數據，并及時給出報警。而解決這種故障，只有對路由器進行升級、擴內存等，或者重新規劃網絡的拓撲結構。另一種路由器故障就是自身的配置錯誤。比如配置的協議類型不對，配置的端口不對等。這種故障比較少見，在使用初期配置好路由器基本上就不會出現了。
3．主機故障：主機故障常見的現象就是主機的配置不當。比如，主機配置的IP地址與其他主機沖突，或IP地址根本就不在子網范圍內，這將導致該主機不能連通。如泰州無線電管理處的網段范圍是172.17.14.1—172.17.14.253，所以主機地址只有設置在此段區間內才有效。還有一些服務設置的故障。比如E-Mail服務器設置不當導致不能收發E-Mail，或者域名服務器設置不當將導致不能解析域名。主機故障的另一種可能是主機安全故障。比如，主機沒有控制其上的finger，rpc，rlogin等多余服務。而惡意攻擊者可以通過這些多余進程的正常服務或bug攻擊該主機，甚至得到該主機的超級用戶權限等。
4、還有一些主機的其他故障，比如不當共享本機硬盤等，將導致惡意攻擊者非法利用該主機的資源。發現主機故障是一件困難的事情，特別是別人惡意的攻擊。一般可以通過jian視主機的流量、或掃描主機端口和服務來防止可能的漏洞。當發現主機受到攻擊之后，應立即分析可能的漏洞，并加以預防，同時通知網絡管理人員注意?，F(xiàn)在，各市都安裝了防火墻，如果防火墻地址權限設置不當，也會造成網絡的連接故障，只要在設置使用防火墻時加以注意，這種故障就能解決。
