模擬監控系統與數字監控系統的區別和應用
2014-08-25 10:10:00
模擬信號：主要是與離散的數字信號相對的連續的信號。模擬信號分布于自然界的各個角落，如每天溫度的變化，而數字信號是人為的抽象出來的在幅度取值上不連續的信號。模擬信號是指用連續變化的物理量表示的信息，其信號的幅度，或頻率，或相位隨時間作連續變化，如目前廣播的聲音信號，或圖像信號等。
數字信號：幅度的取值是離散的，幅值表示被限制在有限個數值之內。二進制碼就是一種數字信號。二進制碼受噪聲的影響小，易于有數字電路進行處理，所以得到了廣泛的應用。 由于數字信號是用兩種物理狀態來表示0和1的，故其抵抗材料本身干擾和環境干擾的能力都比模擬信號強很多；在現代技術的信號處理中，數字信號發揮的作用越來越大，幾乎復雜的信號處理都離不開數字信號；或者說，只要能把解決問題的方法用數學公式表示，就能用計算機來處理代表物理量的數字信號。
近年來，在傳統的電視監控領域，數字監控系統迅速崛起，并以其獨特的技術優勢占據了越來越大的市場份額。我們通常所說的視頻信號，往往指的是模擬視頻信號，其記錄方式一般為模擬磁帶錄像，考慮到錄像磁帶本身的信號衰減，隨著回放或復制次數的增加，其圖像質量也隨之會出現無法挽回的降級。與模擬信號相比，數字視頻信號來源于經過數字化處理的模擬視頻信號，在保持原有圖像質量的同時，能夠毫無損失地進行任意次復制和回放，并且由于其數字化特點，數字視頻信號能夠通過磁盤、光盤、數據磁帶甚至網絡等不同媒介方便、快捷地進行遠距離傳送。
模擬監控系統：
1、 對來自模擬攝像機的模擬視頻信號進行錄像，其保存介質一般為模擬磁帶(錄像帶)
2、通過電視監視器實時監看監控現場情況
3、 通過多畫面(畫面)分割器實現對多個監控現場的實時監看與錄像，每路視頻畫面縮小為原尺寸的4/9/16分之一
4、使用面板按鈕或遙控器對錄像機進行常規操作
5、使用控制鍵盤(操縱桿)實現對監控現場云臺、鏡頭等的實時控制
6、通過錄像帶的前后倒帶實現對監控現場錄像的順序檢索和回放，但回放和錄像不可同時進行
7、 鑒于錄像帶錄制時間長度的限制，通常必須安排專人定時更換、淘汰錄像帶，并為存放大量錄像帶安排專用房間
8、 為了實現運動檢測和聯動報警功能，必須在監控現場安裝檢測、報警裝置
9、難以完成視頻信號的后期處理(如圖像剪切、縮放等)和打印、備份

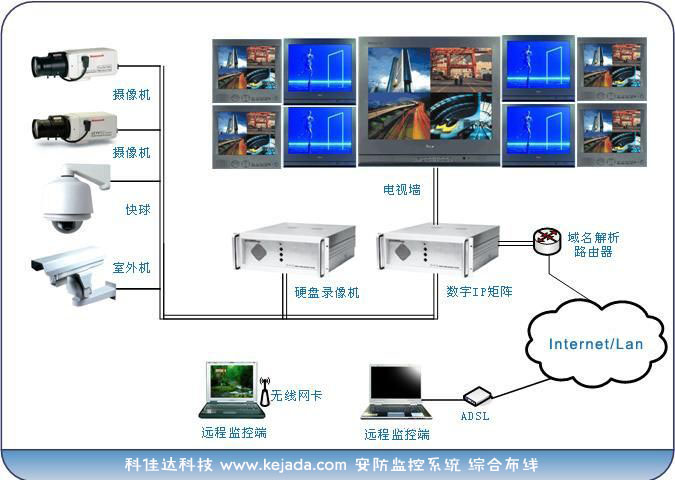

數字監控系統：
1、 對來自模擬攝像機的模擬視頻信號進行數字化轉換、壓縮和錄像，其保存介質一般為數據磁盤
2、 通過計算機顯示器或電視監視器實時(25幀/秒)監看監控現場情況
3、通過多路(16路)視頻的并行處理技術實現對多個監控現場的實時(25幀/秒)監看與錄像，每路視頻監看畫面可任意縮放直至全屏，錄像畫面則保持原尺寸不變
4、 使用鼠標(一體機采用面板按鈕、遙控器)進行常規操作
5、使用人機交互界面實現對監控現場云臺、鏡頭等的實時控制
6、 以日期、時間、視頻通道、報警事件為索引，實現對監控現場錄像的快速、隨機檢索和任意比例回放
7、由于系統可自動循環錄像、定期自動備份，且硬盤使用壽命較長，因此毋需安排專人更換、淘汰錄像帶，也毋需為存放錄像帶安排專用房間
8、 可通過視頻運動檢測技術實現"動則錄、不動則不錄"功能和聯動報警功能，不必在監控現場安裝檢測、報警裝置
9、 易于對數字化的視頻信號進行后期處理(如圖像剪切、縮放等)和打印、備份
10、系統的錄像與回放工作可同時進行，互不干擾
11、可通過電話線、ISDN、局域網、寬帶網等網絡傳輸介質，實現多功能遠程視頻監控與錄像由此可見，數字監控系統不僅能完成模擬監控系統的全部功能，而且可完成許多模擬系統所不具備的功能。另一方面，由于兩種監控系統的前端設備相同，因此，在保留原有布線、云臺、鏡頭、解碼器等外圍設備的前提下，只需更換錄像機，便可以實現由模擬系統向數字系統的平穩過渡。
<性能>
模擬監控系統：1、 視頻錄制質量：VHS
2、 視頻回放質量：隨錄像帶的使用時間、次數的增加而不斷降級
3、 存儲介質：模擬磁帶(錄像帶)，易受噪聲干擾，易磨損，難以長久保存
4、 操作方式：面板按鈕、遙控器、控制鍵盤(操縱桿)，檢索回放非常繁瑣
5、操作界面：好像還沒有
6、維護方式：人工定期更換、淘汰錄像帶、歸檔、清洗磁頭
7、設備架構：時滯(長延時)錄像機、難以組建大型、復雜、多功能的監控系統
8、升級方式：更換系統
數字監控系統：
1、視頻錄制質量：CIF或更高
2、視頻回放質量：與視頻錄制質量完全一致，無任何衰減
3、存儲介質：硬盤、光盤、數據磁帶等，抗干擾能力強，不易損壞，易于長久保存
4、操作方式：鼠標(一體機采用面板按鈕、遙控器)，檢索回放簡便、快捷
5、操作界面：圖形用戶接口(GUI)，界面友好，操作簡便，有聯機幫助或提示
6、維護方式：免維護，自動循環錄像，定期自動備份，毋需人工干預，且硬盤壽命遠長于錄像帶
7、設備架構：工控機、PC機、一體機，易于運用網絡技術組建大型、復雜、多功能的監控系統
8、升級方式：軟件升級
9、視頻壓縮算法：M-JPEG、MPEG-1、MPEG-4、H264等
10、操作系統：Windows98/NT/2000/XP/VISTA、Linux等
<安全性、穩定性和成熟程度>
模擬監控系統：
1、安全性較低，錄像帶更換的方便快捷，可能給犯罪分子以可乘之機
2、工作穩定可靠，不易死機
3、系統相當成熟，技術上難以改進
數字監控系統：
1、安全性較高，對存儲、回放、參數設置等的任何操作均需經嚴格的密碼驗證
2、工控機、一體機、WindowsNT/2000、Linux：工作比較穩定可靠
3、PC機、Windows系統：系統趨于成熟，技術上不斷改進以下，我們用列表方式對前文進行一下小結：從以上比較可以看出，數字監控系統在多路視頻監控、隨機檢索回放、錄像與回放同時進行、網絡遠程監控、監控錄像保存等方面具有無可匹敵的優勢，并且，隨著數字技術的不斷發展和應用領域的逐步擴展，數字監控系統將進一步成熟起來，在系統的穩定性、適用性等方面達到和超過模擬監控系統。
