一、商超類連鎖店監控安裝方案

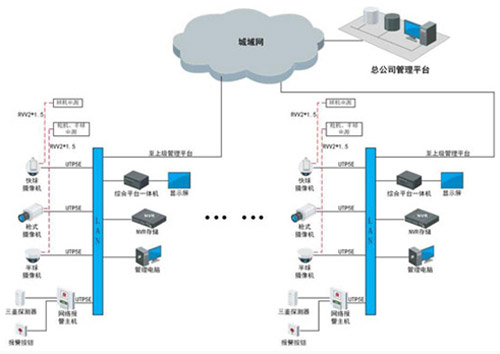

商超類連鎖店監控系統采用全網格架構，每臺監控設備均運行在項目中安防專用網絡內。系統架構如下圖所示：
前端攝像機就近通過超五類網線進入接入層交換機，快球攝像機、槍式攝像機、半球攝像機的視頻信號均通過網線傳輸;快球攝像機的控制信號同樣通過網絡傳輸?shù)角岸藬z像機，實現管理控制。
報警系統用于防范重要房間(如財務室、領導辦公室、貴重物品存放室等)、重要機房(如網絡中心、數據中心、設備間)的入侵報警，在上述重要前端安裝各種不同功能的報警探測裝置，通過防盜報警主機的集中管理和操作控制，如布、撤防等，當系統確認報警信號后，自動發出報警信號，提示相關管理人員及時處理報警信息。
視頻監控系統結合報警系統，構成一套全方位的安全防范系統。一方面，系統會自動把報警信號傳送至控制中心，值班人員可通過報警鍵盤和電子地圖的顯示確定報警定位;而另一方面，也可以通過聲光報警的形式提醒值班人員的注意，快速處理警情。
本店的中心管理采用綜合平臺一體機，實現對整套系統管理的同時，可解碼輸出模擬視頻信號，以方便顯示器接入。視頻存儲設備采用網絡硬盤錄像機，每臺網絡硬盤錄像機最多可以接入16路視頻信號。管理電腦設置在本店的安保中心，通過本機登錄系統的BS/CS客戶端，實現對整套視頻管理系統的統一管理。
前端所使用的攝像機均為網絡型攝像機，設備的選型視具體安裝位置環境確定?？傮w選型原則應為：
地下停車庫：選用帶紅外功能的筒型攝像機。
主出入口：選用帶寬動態功能的半球攝像機或槍式攝像機。
各消防通道：選用低照度槍式攝像機。
面積較大的區域：選用室內、室外快球型攝像機。
服務臺：選用半球型攝像機。
各收銀通道：選用槍式攝像機。
各貨架通道及售貨區：選用槍式攝像機。
商超類連鎖店視頻信號均采用TCP/IP的方式通過項目中安防專用網傳輸?shù)街行墓芾頇C房；視頻信號可通過攝像機的主子碼流方式分別傳送到監視器顯示及NVR存儲錄像。
二、門店類連鎖店監控安裝方案

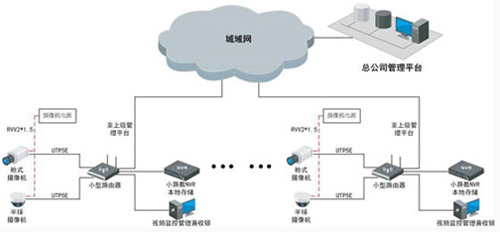

門店類連鎖店監控系統采用全網格架構，由于門店的面積較小，且所組建的網絡環境均是臨時搭建，將每臺監控設備接入到店內小型路由器上即可。系統架構如下圖所示：
前端攝像機通過超五類網線進入店內小型路由器，店內安裝攝像機的視頻信號均通過網線傳輸;攝像機的控制信號同樣通過網絡傳輸?shù)角岸藬z像機，實現管理控制，店內的管理采用與收銀臺電腦共用，實現對店內監控設備的管理。
存儲設備采用網絡硬盤錄像機，每臺網絡硬盤錄像機最多可以接入8路視頻信號。
前端所使用的攝像機均為網絡型攝像機，設備的選型視具體安裝位置環境確定?？傮w選型原則應為：
門店出入口：選用半球攝像機。
門店的中央：選用300或600萬CMOSICR魚眼全景日夜型網絡攝像機。
收銀臺：選用半球攝像機。
門店類連鎖店視頻信號同樣采用TCP/IP的方式傳輸，整套系統通過設在店內的小型路由器的接入即可，所有的信令傳輸均通過該設備完成。
